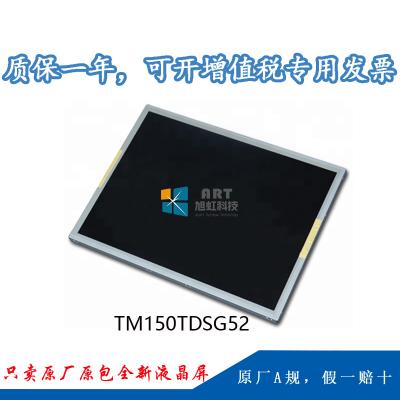

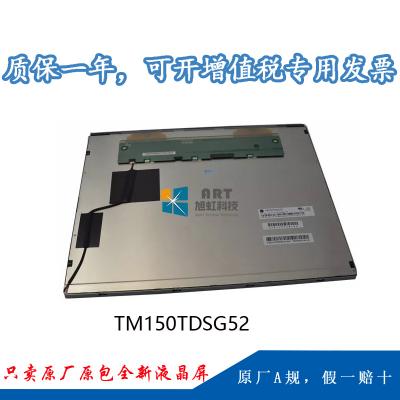

一、天马15寸液晶模组TM150TDSG52应用详情
|
基本信息： |
制造商 |
天马（tianma） |
型号 |
TM150TDSG52 |
|
类型 |
液晶模组 a-Si TFT-LCD |
应用产品 |
工业 |
|
|
对角尺寸 |
15” |
|||
|
应用环境： |
工作温度 |
0 ~ 65 °C |
存储温度 |
-20 ~~ 65 °C |
|
ROHS |
ROHS |
|||
|
典型特征： |
风景模式，表面雾面，6/8位灰阶可选，广视角，白光LED背光 |
|||
二、天马15寸液晶模组TM150TDSG52结构详情
|
像素特征： |
解析度 |
1024(RGB)×768 , XGA |
点间距 |
0.099×0.297 mm(W×H) |
|
像素排列 |
RGB垂直条状 |
像素间距 |
0.297×0.297 mm(W×H) |
|
|
结构尺寸： |
显示区域 |
304.128×228.096 mm(W×H) |
开口区域 |
307.4×231.3 mm(W×H) |
|
外观尺寸 |
326.5×253.5 mm(W×H) |
外观厚度 |
11.8±0.3 mm |
|
|
外观特征： |
物理形状 |
平面矩形 |
外观形状 |
- |
|
宽高比 |
4:3 (H:V) |
风景肖像 |
风景模式 |
|
|
安装方式： |
Side mounting holes (4-M3) on left, right bezel |
|||
|
其它参数： |
重量 |
1.00Kgs (Typ.) |
表面处理 |
雾面 |
三、天马15寸液晶模组TM150TDSG52光学详情
|
基本信息： |
显示亮度 |
250 cd/m² (Typ.) |
对比度 |
600:1 (Typ.) (透射) |
|
可视角度 |
80/80/80/80 (Typ.)(CR≥10) |
显示模式 |
TN，常白显示，透射式 |
|
|
最佳视角 |
全视角 |
响应时间 |
3/5 (Typ.)(Tr/Td) (ms) |
|
|
色彩性能： |
白色坐标 |
X:0.313; Y:0.329 |
支持颜色 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
|
色域 |
60% NTSC (CIE1931) |
亮度均匀性 |
1.25/1.33 (Typ./Max.)(9 points) |
四、天马15寸液晶模组TM150TDSG52电子详情
|
翻转扫描 : |
No |
|
刷新频率： |
60Hz |
|
功率消耗： |
7.5W (Typ.) |
五、天马15寸液晶模组TM150TDSG52信号详情
|
信号电气： |
电压供应 |
3.3V (Typ.) |
输入电流 |
500/550mA (Typ./Max.) |
||
|
信号类型： |
LVDS (1 ch, 6/8-bit) |
逻辑电压 |
- |
|||
|
接口特征： |
类型 |
端子 |
||||
|
接口详情： |
数量 |
脚数 |
脚距 |
脚定义 |
||
|
1pcs |
20pins |
1.25mm |
LVDS-20P1C8B-010K |
|||
六、天马15寸液晶模组TM150TDSG52光源详情
|
光源特征： |
光源类型 |
WLED |
光源形状 |
- |
位置 |
侧入式光源 |
||
|
数量 |
- |
是否可换 |
- |
灯管寿命 |
30K(Min.) (Hours) |
|||
|
灯管电气： |
电压供应 |
12.0V (Typ.) |
电流供应 |
750/800mA (Typ./Max.) |
||||
|
接口特征： |
类型 |
端子 |
灯管驱动 |
含LED驱动器 |
||||
七、天马15寸液晶模组TM150TDSG52包装详情
|
包装箱： |
数量 |
重量 |
包装箱尺寸 |
|
14 pcs / 箱 |
14.6 Kgs |
378×368×315.5 mm (L×W×H) |
