15寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 15寸 >
  • LSA40AT9001
  • LSA40AT9001

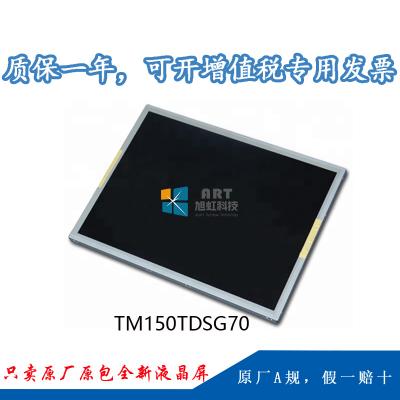

  • 型号:TM150TDSG70
  • 品牌:天马(TIANMA)
  • 尺寸:15.0英寸
  • 分辨率:1024(RGB)×768 [XGA]
  • 亮度:300cd/m²(Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:量产中
技术参数
 1、我公司TM150TDSG70为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,

温馨提示:我司有大量备货在杭州仓库,如新项目有考虑采用天马15寸TM150TDSG70工业液晶屏,可以咨询杭州旭虹,样品、批量均现货,价格美丽,郑重承诺:全部天马原厂原包A规品质,质保一年。

一、天马15寸液晶模组TM150TDSG70应用详情

基本信息:

制造商

天马(tianma)

型号

TM150TDSG70

类型

液晶模组     a-Si TFT-LCD

应用产品

工业

对角尺寸

15”



应用环境:

工作温度

-20 ~ 70 °C

存储温度

-30 ~ 80 °C

ROHS

ROHS



典型特征:

风景模式,表面雾面,6/8位灰阶可选,广视角,白光LED背光,背光易换



二、天马15寸液晶模组TM150TDSG70结构详情

像素特征:

解析度

1024(RGB)×768 , XGA

点间距(mm)

0.099×0.297 mm(W×H)

像素排列

RGB垂直条状

像素间距(mm)

0.297×0.297 mm(W×H)

结构尺寸:

显示区域(mm)

304.128×228.096 mm(W×H)

开口区域(mm)

307.4×231.3 mm(W×H)

外观尺寸(mm)

325(H) × 253.5(V) mm

外观厚度(mm)

11.8±0.3 mm

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

4:3 (H:V)

风景肖像

风景模式

安装方式:

Side mounting holes (4-M3) on left, right bezel

其它参数:

重量

1.00Kgs (Typ.)

表面处理

雾面



三、天马15寸液晶模组TM150TDSG70光学详情



基本信息:

显示亮度

300 cd/m² (Typ.)

对比度

600:1 (Typ.) (透射)

可视角度

80/80/80/80 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

12 o'clock

响应时间

8(Typ.)(Tr+Td) ms



色彩性能:

白色坐标

X:0.313; Y:0.329

支持颜色

262K/16.7M (6-bit / 6-bit + Hi-FRC)

色域

60% NTSC (CIE1931)

亮度均匀性

1.25/1.33 (Typ./Max.)(9 points)



四、天马15寸液晶模组TM150TDSG70电子详情

翻转扫描 :

No

刷新频率:

60Hz



五、天马15寸液晶模组TM150TDSG70信号详情

信号电气:

电压供应

3.3V (Typ.)

输入电流

500/550mA (Typ./Max.)

信号类型:

LVDS (1 ch,6/8-bit)

逻辑电压

-

接口特征:

类型

端子

接口详情:

数量

脚数

脚距

脚定义

1pcs

20pins

1.25mm

LVDS-20P1C8B-080A



六、天马15寸液晶模组TM150TDSG70光源详情

光源特征:

光源类型

WLED

光源形状

-

位置

侧入式光源

数量

-

是否可换

Replaceable

灯管寿命

30K(Min.) (Hours)



灯管电气

电压供应

12.0V (Typ.)

电流供应

TBD

接口特征:

类型

端子

背光驱动

含LED驱动器



七、天马15寸液晶模组TM150TDSG70包装详情



包装箱:

数量

重量

包装箱尺寸

14 pcs / 箱

14.6 Kgs

378×368×315.5 mm (L×W×H)
