15寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 15寸 >
  • LSA40AT9001
  • LSA40AT9001

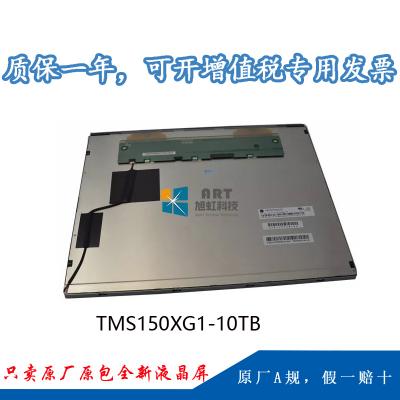

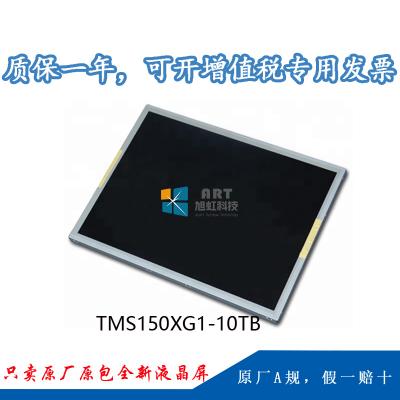

  • 型号:TMS150XG1-10TB
  • 品牌:天马(TIANMA)
  • 尺寸:15.0英寸
  • 分辨率:1024(RGB)×768 [XGA]
  • 亮度:250 (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 工作温度:0 ~ 55 °C
  • 当前生产状态:已停产
技术参数
 1、我公司TMS150XG1-10TB为天马原厂原装全新液晶屏A规液晶屏;质量符合天马原厂的质量协议及技术协议标准(简称IIS准);

2、正常使用下,液晶屏自售出之日起予以保修1年,



一、天马15寸液晶模组TMS150XG1-10TB应用详情



基本信息:

制造商

天马(tianma)

型号

TMS150XG1-10TB

类型

液晶模组     a-Si TFT-LCD

应用产品

电脑显示器

对角尺寸

15”



应用环境

工作温度

0 ~ 55 °C

存储温度

-20 ~ 60 °C

ROHS

ROHS



典型特征

风景模式,表面雾面,广视角



二、天马15寸液晶模组TMS150XG1-10TB结构详情

像素特征:

解析度

1024(RGB)×768 , XGA

点间距

0.099×0.297 mm(W×H)

像素排列

RGB垂直条状

像素间距

0.297×0.297 mm(W×H)

结构尺寸:

显示区域

304.128×228.096 mm(W×H)

开口区域

307.4×231.3 mm(W×H)

外观尺寸

326.5×253.5 mm(W×H)

外观厚度

11.3/12.0 mm(Typ./Max.)

外观特征:

物理形状

平面矩形

外观形状

-

宽高比

4:3 (H:V)

风景肖像

风景模式

安装方式:

Side mounting holes (4-M3) on left, right bezel

其它参数:

重量

1.00Kgs (Typ.)

表面处理

雾面



三、天马15寸液晶模组TMS150XG1-10TB光学详情

基本信息:

显示亮度

250 cd/m² (Typ.)

对比度

600:1 (Typ.) (透射)

可视角度

80/80/80/80 (Typ.)(CR≥10)

显示模式

TN,常白显示,透射式

最佳视角

12 o'clock

响应时间

2/6 (Typ.)(Tr/Td) ms

色彩性能:

白色坐标

X:0.313; Y:0.329

支持颜色

16.7M (6-bit  + Hi-FRC)

色域

60% NTSC (CIE1931)

亮度均匀性

1.20/1.30 (Typ./Max.)(9 points)



四、天马15寸液晶模组TMS150XG1-10TB电子详情

翻转扫描 :

No

刷新频率:

60Hz

功率总耗:

10.1W (Typ.)



五、天马15寸液晶模组TMS150XG1-10TB信号详情

信号电气:

电压供应

3.3V (Typ.)

输入电流

500/700mA (Typ./Max.)

信号类型:

LVDS (1 ch,8-bit)

逻辑电压

-

接口特征:

类型

端子

接口详情:

数量

脚数

脚距

脚定义

1pcs

20pins

1.25mm

LVDS-20P1C8B-020C



六、天马15寸液晶模组TMS150XG1-10TB光源详情

光源特征:

光源类型

CCFL

光源形状

直条

位置

侧入式光源(顶部和底部)

数量

2 pcs

是否可换

-

灯管寿命

40K(Min.) (Hours)

灯管电气:

电压供应

610±61V

电流供应

3.5/7.0/7.5mA (Min./Typ./Max.)

工作频率

50±10KHz

启动电压

1100/1600V (Max.)(Ta=+25/0℃)

接口特征:

类型

端子

CCFL驱动状态



七、天马15寸液晶模组TMS150XG1-10TB包装详情

包装箱:

数量

重量

包装箱尺寸

14 pcs / 箱

14.6 Kgs

378×368×315.5 mm (L×W×H)
