8.0寸天马液晶屏
您现在的位置:首页 > 工业液晶屏 > 天马液晶屏 > 8.0寸 >
  • LSA40AT9001
  • LSA40AT9001

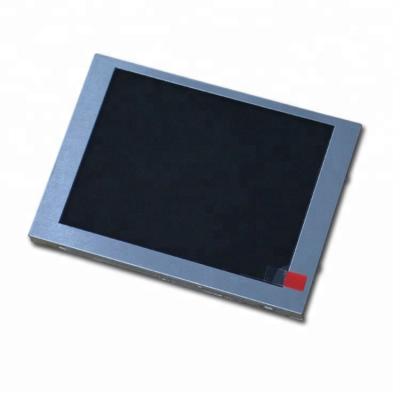

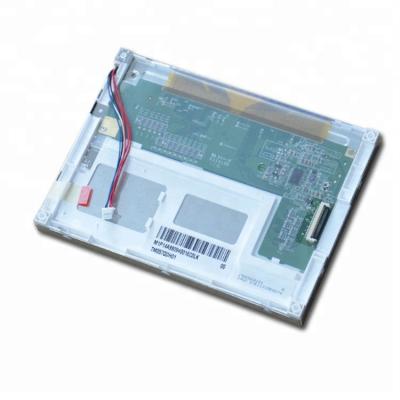

  • 型号:TM080TDGP01
  • 品牌:天马 (TIANMA)
  • 尺寸:8.0英寸
  • 分辨率:1024×768
  • 亮度:580 cd/m² (Typ.)
  • 视角:85/85/85/85 (Typ.)(CR≥10)
  • 接口:LVDS (1 ch, 8-bit)
  • 工作温度:-20 ~ 70 °C
  • 当前生产状态:量产中
技术参数
一、天马液晶模组TM080TDGP01应用特征
基本信息 : 制造商 天马(TIANMA) 面板型号 TM080TDGP01
面板尺寸 8英寸 面板应用 工业
面板类型 a-Si TFT-LCD , 液晶模组
应用环境 : 工作温度 -20 ~ 70 °C 存储温度 -30 ~ 80 °C
RoHS状态 RoHS 耐振动性 -
典型特征 : 高亮度,白光LED背光,上/下/左/右翻转显示

二、天马液晶模组TM080TDGP01 结构特征

对角尺寸: 8.0"
像素特征: 像素数量 1024(RGB)×768 , XGA 点间距(mm) 0.05275×0.15825 mm
像素布局 RGB垂直条状 像素间距(mmm) 0.15825×0.15825 mm
结构尺寸: 显示区域(W×H) 162.048×121.536 mm 可视区域(W×H) 164.65×122.54 mm
外观尺寸(W×H) 183.43×138.35 mm 外观厚度 3.75±0.3 mm
外观特征 : 外观形状 平面矩形 风景肖像 风景肖像
宽高比 4:3 (H:V) 外观形状 -
安装方式 : Without
其它参数 : 重量 TBD 表面处理 Hard coating

三、天马液晶模组TM080TDGP01光学特征



基本信息:
显示亮度 显示模式 对比度
580 cd/m² (Typ.) SFT,常黑显示,透射式 1200:1 (Typ.) (透射)
推荐视角    可视角度 响应时间
全视角    85/85/85/85 (Typ.)(CR≥10) 35 (Typ.)(Tr+Td) (ms)
色彩性能 : 色温 支持颜色 白色坐标
6647K 16.7M (8-bit) Wx:0.310; Wy:0.329
1931色域 : NTSC比值 sRGB覆盖率 Adobe RGB覆盖率
52% 71% 54%
DCI-P3覆盖率 Rec.2020覆盖率 色域说明
54% 39% sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
亮度均匀性 : 1.18/1.33 (Typ./Max.)(9 points)

四、天马液晶模组TM080TDGP01电子特征

帧频率 : 60Hz
翻转扫描 : 翻转 (水平/垂直)
驱动IC : COG 推荐使用 RM51150+HX8684B

五、天马液晶模组TM080TDGP01光源特征
光源特征: 光源类型 位置 寿命(小时) 数量 形状 是否可换
WLED 侧入式光源 30K(Typ.) 3S9P 阵列 -
WLED电气 : 输入电压 输入电流 功率消耗
9.3±0.9V 180/225mA (Typ./Max.) 1.67/2.3W (Typ./Max.)
接口特征: 类型


WLED 驱动
  包含在屏信号接口中

五、天马液晶模组TM080TDGP01信号特征

信号电气 : 输入电压 输入电流 功率消耗
3.3/12.6/23/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) TBD -
接口特征 : 信号类型 物理类型 接口位置
LVDS (1 ch, 6/8-bit) FPC -
接口详情 : 品牌 型号 数量 脚数 脚间距 脚定义
    1 pcs 40 pins 0.5 mm

六、天马液晶模组TM080TDGP01包装特征

包装箱 : 数量 重量 尺寸
48pcs / 箱 TBD 544×365×250 mm (L×W×H)
