7.0寸群创液晶屏
您现在的位置:首页 > 工业液晶屏 > 群创液晶屏 > 7.0寸 >

AT070TN84 V.1

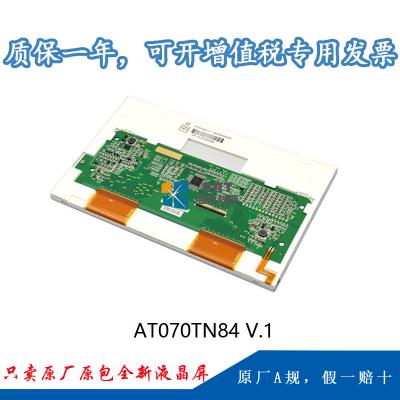

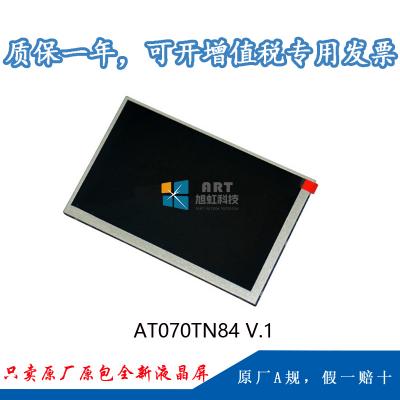

  • AT070TN84 V.1 液晶屏
  • AT070TN84 V.1 液晶屏
  • 型号:AT070TN84 V.1
  • 品牌:群创 (Innolux)
  • 尺寸:7.0英寸
  • 分辨率:800×480
  • 亮度:450cd/m²(Typ.)
  • 视角:70/70/50/70 (Typ.)
  • 接口:RGB
  • 工作温度:-30 ~ 85 °C
  • 当前生产状态:已停产
技术参数

AT070TN84 V.1停产状态与选型说明

AT070TN84 V.1是群创(Innolux)7英寸液晶模组。杭州旭虹科技已确认该型号停产多年。本页保留历史规格查询与旧设备替代评估资料,不代表当前仍在生产或有库存。

维修采购请另行确认库存来源、批次、储存情况和验收条件;新项目选型需核实候选型号的生命周期与后续供货安排。

参数依据

技术数据依据所持Innolux《AT070TN84 V.1 LCD Module Specification》,规格编号A070-84-TT-13,封面版本05,日期2015年12月7日。部分内页页眉仍标注2015年12月2日。规格书用于历史参数核对,不作为停产时间证明;停产状态由杭州旭虹科技确认。

基本与光学参数

项目规格
品牌与型号群创(Innolux),AT070TN84 V.1
尺寸与分辨率7.0英寸;800 × 480像素,RGB条状排列
显示模式a-Si TFT,常白、透射式
显示区域152.4 × 91.44 mm
模组尺寸165 × 104 × 5.5 mm;装配尺寸和公差以规格书机械图为准
重量170 g(典型值)
表面处理Anti-Glare(防眩光)
亮度最低360 cd/m²,典型450 cd/m²
对比度最低400:1,典型500:1
视角左70°、右70°、上50°、下70°(典型值,CR ≥ 10)
响应时间TON典型10 ms,TOFF典型15 ms
工作及储存温度范围均为-30~85 °C,见规格书第6页绝对最大额定值;整机设计还需遵守工作条件及相关注释

上述光学参数对应规格书测试条件:DVDD为3.3 V、背光电流180 mA、环境温度25 °C。典型值不是所有工况下的保证值。

接口与供电核对

规格书引脚表列出R0~R5、G0~G5、B0~B5,即每色6位的并行RGB数据,以及时钟、扫描、控制和Gamma等信号。面板引脚表编号为1~60,不应按普通单组30脚RGB接口直接配线。

电源最低 / 典型 / 最高
DVDD3.0 / 3.3 / 3.6 V
AVDD10.2 / 10.4 / 10.6 V
VGH15.3 / 16.0 / 16.7 V
VGL-7.7 / -7.0 / -6.3 V
面板功耗0.437 W(典型值)

该模组涉及多路供电、Gamma参考及扫描控制信号,不能理解为只接3.3 V即可工作。驱动板、线缆和连接器需按完整引脚表、时序及机械图核对。规格书建议面板连接器型号为P-TWO AF 730L-A2G1T;实际连接器兼容性需结合实物确认。

背光参数

  • 背光电压:9.3 / 9.9 / 10.5 V(最低 / 典型 / 最高)。
  • 背光电流:170 / 180 / 200 mA(最低 / 典型 / 最高)。
  • 背光功耗:1.782 W(典型值)。
  • 背光接口:2脚,规格书建议连接器JST BHSR-02VS-1。
  • LED寿命:最低20,000小时,条件为25 °C、180 mA,定义为亮度下降至初始值的50%;不等同于整机保修期。

背光电压是在规定电流与温度下的参数,不应作为直接接恒压电源的依据。需匹配合适的LED驱动,并遵守规格书上电、断电时序。

AT070TN84 V.1如何评估替代屏?

7英寸、800 × 480或同为RGB接口,都不足以证明可以直接替换。建议逐项核对:

  1. 原屏完整型号与版本、标签照片和原机接线。
  2. 模组外形、厚度、安装固定方式及显示区域。
  3. 连接器、引脚定义、每色数据位数、扫描与时钟控制要求。
  4. DVDD、AVDD、VGH、VGL及Gamma参考、VCOM与电源时序。
  5. 背光驱动、电流、连接器极性及线缆。
  6. 亮度、视角、温度范围和设备显示方向。

确定候选型号后,应进行点亮、画面、温升和目标工况的样机验证。本页不提供未经验证的“完全兼容”替代型号。

历史包装参考

版本05规格书记录:50片/箱,纸箱525 × 362 × 250 mm,总重量11.55 kg ±5%。这些是历史原包装数据,维修备件或库存发货包装需另外确认。

询价与替代评估需要哪些资料?

请提供AT070TN84 V.1完整型号、需求数量、原屏标签及接口照片、主板或驱动板信息、安装尺寸和交付时间。如需长期供货,请说明预计年用量与项目周期。库存、样品、报价和交期均需另行确认。

可继续查看群创7寸液晶屏型号目录或群创液晶屏选型栏目。

资料核对日期:2026年11月2日。技术依据参见规格书正文第1~8页、第19页及第26页;设计与接线请查阅完整文件及机械图。
